Резервуары вертикальные РВС

Вертикальные стальные емкости применяют для хранения нефти, нефтепродуктов и других жидких сред на нефтебазах, промышленных предприятиях, терминалах и объектах добычи. Цилиндрическая конструкция позволяет размещать значительный запас продукта на ограниченной площади, а исполнение корпуса, крыши и внутреннего оснащения выбирают по свойствам среды и условиям эксплуатации.

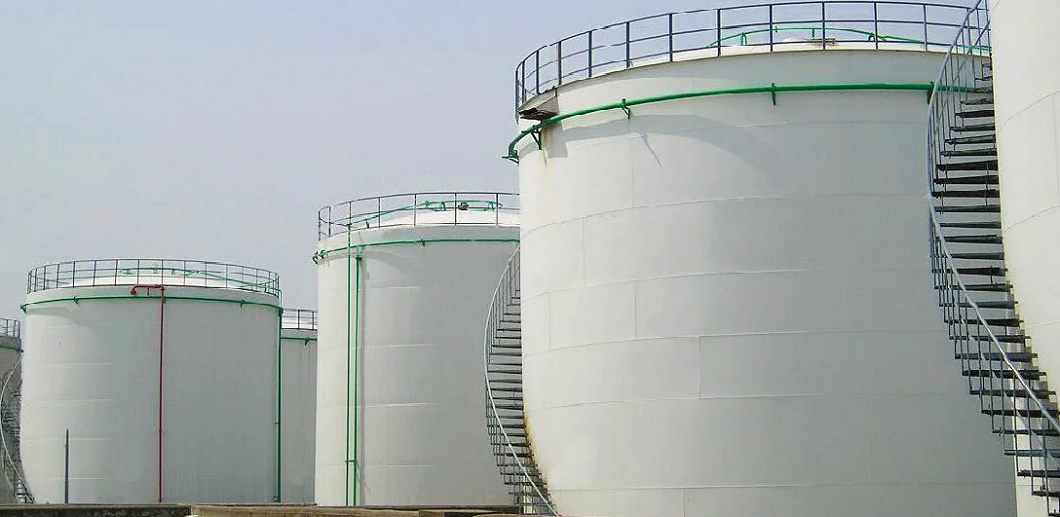

Вертикальные цилиндрические резервуары

ЗРиНМ изготавливает наземные стальные емкости типов РВС, РВСП и РВСПК с подбором объема, геометрии, марки металла, крыши и оборудования по проекту. Действующий ГОСТ 31385-2023 распространяется на конструкции номинальной вместимостью от 100 до 120000 м³ для нефти и нефтепродуктов. При проектировании учитывают плотность продукта, температурный режим, давление газового пространства, ветровые, снеговые и сейсмические воздействия.

РВС, РВСП и РВСПК для хранения нефтепродуктов

Основные исполнения различаются устройством верхней части и способом ограничения испарения продукта. Классический РВС оснащается стационарной крышей, РВСП дополнительно имеет понтон, а РВСПК выполняется с плавающей крышей. Конкретный вариант выбирают по физико-химическим свойствам хранимой среды, технологическому режиму и требованиям промышленной безопасности.

Типовой размерный ряд вертикальных стальных емкостей

Вертикальные емкости для нефти и жидких нефтепродуктов

Наиболее распространенная область эксплуатации — прием, накопление и хранение сырой нефти, бензина, дизельного топлива, масел и промежуточных продуктов переработки. Конструкция включается в технологическую схему нефтебазы или предприятия через приемо-раздаточные линии, дыхательную арматуру, системы контроля уровня и другое проектное оснащение.

Сферы эксплуатации нефтяных резервуаров:

• нефтебазы и топливные терминалы;
• нефтеперерабатывающие предприятия;
• объекты добычи и подготовки нефти;
• перекачивающие и распределительные площадки;
• промышленные склады жидкого топлива;
• технологические комплексы хранения сырья.

Технические параметры стального резервуара РВС

Расчет корпуса выполняют с учетом гидростатического давления продукта и внешних воздействий. На конструктивную схему влияют высота стенки, диаметр, плотность жидкости, температура металла, давление и вакуум в газовом пространстве. Для конкретного объекта дополнительно проверяют устойчивость стенки, крыши, анкерных узлов и основания.

Технические характеристики РВС

Классы ответственности резервуаров большого объема

Вместимость влияет не только на габариты, но и на уровень ответственности сооружения. С увеличением запаса продукта возрастают потенциальные последствия повреждения корпуса, поэтому требования к расчету, материалам, сварным соединениям, контролю изготовления и монтажу становятся более строгими. Категорию необходимо учитывать уже при разработке проектной документации.

Классификация вертикальных резервуаров по вместимости

Стальные цилиндрические резервуары с понтоном

Понтон располагается на поверхности продукта под стационарной крышей и перемещается вместе с уровнем жидкости. Такое устройство уменьшает свободный объем паровоздушного пространства над продуктом. Решение применяется там, где необходимо снизить испарительные потери и выбросы паров при операциях наполнения, хранения и опорожнения.

Что учитывают при выборе исполнения РВСП:

• давление насыщенных паров хранимого продукта;
• частоту циклов наполнения и опорожнения;
• совместимость материалов понтона со средой;
• необходимость контроля пространства над понтоном;
• обслуживание уплотнений и направляющих элементов;
• принятую систему пожарной и промышленной безопасности.

Резервуар с плавающей крышей РВСПК

Плавающая крыша непосредственно перемещается по поверхности продукта и изменяет положение вместе с уровнем наполнения. Такое исполнение характерно для крупных нефтяных парков. Геометрия крыши, плавучесть, герметизация примыкания к стенке и отвод атмосферных осадков являются самостоятельными расчетными задачами.

Элементы крупногабаритной резервуарной конструкции

Изготовление вертикальных резервуаров рулонным методом

Для ряда типоразмеров стенку и днище подготавливают из листового проката на производственной площадке, сваривая полотнища и сворачивая их в транспортные рулоны. На объекте заготовки разворачивают, устанавливают в проектное положение и соединяют монтажными швами. Метод снижает объем отдельных сварочных операций непосредственно на строительной площадке.

Основные этапы производства и монтажа стальных РВС:

• подготовка и входной контроль металлопроката;
• раскрой листовых элементов;
• заводская сварка полотнищ;
• формирование рулонов или отдельных монтажных элементов;
• подготовка основания и днища на объекте;
• монтаж стенки, крыши и металлоконструкций обслуживания;
• контроль сварных соединений и испытания.

Резервуары для нефтебазы с теплоизоляцией и подогревом

При хранении вязких продуктов или эксплуатации в холодном климате требуется поддерживать температуру среды. Для этого применяют теплоизоляционный слой и предусмотренную проектом систему подогрева. Решение должно учитывать свойства продукта, температуру окружающего воздуха, допустимый режим нагрева и необходимость обслуживания наружной поверхности корпуса.

Оснащение емкости для холодного климата:

• теплоизоляция стенки и крыши;
• наружная защитная облицовка утеплителя;
• змеевиковый или иной технологический подогрев;
• контроль температуры хранимой среды;
• защита трубопроводов и арматуры от промерзания.

Антикоррозионная защита резервуаров нефтехранилища

Наружная и внутренняя поверхности работают в разных коррозионных условиях. Снаружи на сталь воздействуют атмосферная влага и промышленная среда, изнутри — хранимый продукт, вода и донные отложения. Систему покрытия выбирают по характеристикам объекта, подготовке поверхности, сроку службы и возможности последующего восстановления защитного слоя.

Зоны периодического контроля для металлических резервуаров:

• нижние пояса стенки и уторный шов;
• днище и участки возможного накопления воды;
• крыша и места установки оборудования;
• наружные сварные соединения;
• лестницы, площадки и ограждения;
• антикоррозионное покрытие доступных поверхностей.

Нормативная база для проектирования РВС для НПЗ

Основным действующим стандартом является ГОСТ 31385-2023, заменивший редакцию 2016 года. Он устанавливает требования к проектированию, изготовлению, монтажу и испытаниям вертикальных цилиндрических стальных конструкций для нефти и нефтепродуктов. Расчетные воздействия, основания, защита металла и эксплуатационные мероприятия увязываются с другими профильными нормативными документами.

Документы для проектирования и эксплуатации стальных вертикальных емкостей

Резервуары большого объема от производителя

ЗРиНМ проектирует и изготавливает РВС, РВСП и РВСПК для нефтехранилищ, баз, терминалов, добывающих и перерабатывающих предприятий. Цена зависит от вместимости, диаметра, высоты, марки стали, типа крыши, антикоррозионной защиты и комплектации. Купить или заказать емкость с поставкой в Магадане можно по телефону +7 (4132) 61-73-14 или по электронной почте magadan@rezervuar-met.ru.
